Relatie tussen buisdiameter, debiet, debiet, druk

Allereerst debiet = debiet ×binnendiameter van de buis× binnendiameter van de buis ×π 4; dus de stroomsnelheid en de stroomsnelheid kunnen in principe een andere parameter bepalen door er een te kennen.

Maar als de leidingdiameter D en de druk in de leiding P bekend zijn, kan dan het debiet worden berekend?

Het antwoord is: je kunt het debiet en debiet van de vloeistof in de leiding nog niet vinden. Je stelt je voor dat er aan het uiteinde van de buis een klep zit, en als deze gesloten is, is er druk P in de buis en is het debiet in de buis nul.

Het debiet in de buis wordt dus niet bepaald door de druk in de buis, maar door de neerwaartse helling van de druk in de buis onderweg. Zorg er dus voor dat u de lengte van de leiding vermeldt en wat het drukverschil is aan beide uiteinden van de leiding om het debiet en debiet van de leiding te bepalen.

Als de relatie tussen druk en stroming in een leiding vanuit kwalitatief analyseoogpunt direct proportioneel is, dat wil zeggen: hoe groter de druk, hoe groter de stroming. Het debiet is gelijk aan het debiet maal de sectie. Voor elk deel van de buis komt de druk slechts van één uiteinde, dat wil zeggen dat de richting van de druk eenrichtingsverkeer is, en wanneer deze bij de uitlaat in de richting van de druk gesloten is (de klep is gesloten), bevindt de vloeistof in de buis zich in een verboden toestand. Zodra de uitlaat open is, wordt het debiet bepaald door de druk in de leiding.

Voor kwantitatieve analyses is het mogelijk een manometer, debietmeter te installeren of de doorstroomcapaciteit te meten door middel van hydraulische modelexperimenten. Voor drukleidingstroming kan deze ook worden verkregen door berekening, en de berekeningsstappen zijn als volgt:

1. Bereken de specifieke weerstand S van de pijpleiding. Als het een oude gietijzeren pijp of een oude stalen pijp is, kunt u de formule van Shevelev gebruiken om de specifieke weerstand van de pijpleiding s=0,001736/d^5,3 te berekenen of s=10,3n2/d^5,33 gebruiken om de specifieke weerstand te berekenen, of de relevante tabel raadplegen;

2. Bepaal het hoogteverschil H=P/(ρg) tussen de twee uiteinden van de pijpleiding. Als er een horizontaal verval h is (wat betekent dat het begineinde van de pijpleiding h hoger is dan het einde), dan is H=P/(ρg) h

In de formule: H: in m; P: is het drukverschil aan beide uiteinden van de leiding (niet de druk op een bepaald gedeelte), P is in Pa;

3. Bereken het debiet Q: Q = (H/sL)^(1/2)

4, stroomsnelheid V=4Q/(3,1416 * d^2)

Waarbij: Q —— debiet, in m^3/s;

H —— Het verschil tussen de waterhoogte aan het begin en het einde van de leiding, in m;

L —— lengte van begin tot einde van de buis, in m.

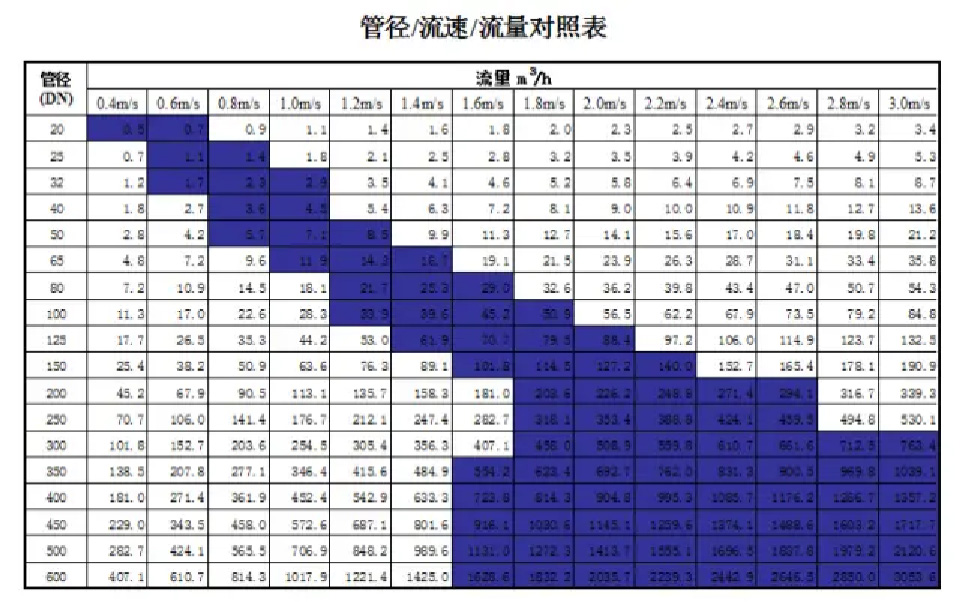

Opmerking: De bovenste rij is de stroomsnelheid

Het grote stuk gegevens in het midden van de bovenstaande tabel is het verkeer

De meest linkse rij is de nominale diameter van de waterleiding

Vraag: "Welke moet ik kiezen met zoveel stroomsnelheden?"

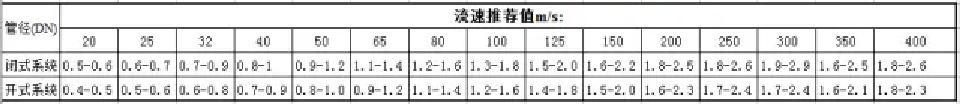

Haast je niet... Kijk naar de onderstaande tabel (er is een verschil tussen open systeem en gesloten systeem)
