Wat maakt hulpmaterialen van cruciaal belang voor leidingsystemen?

In industriële leidingsystemen is de Hulpmateriaalreeks zijn geen optionele accessoires, maar kerncomponenten die de afdichtingsintegriteit, stabiliteit en betrouwbaarheid van het systeem garanderen. Van flenspakkingen en flexibele connectoren tot pijpklemmen, mondstukken en mechanische fittingen: deze hulpmaterialen hebben een directe invloed op het drukdragend vermogen, de mediacompatibiliteit en de onderhoudscycli van de pijpleiding. Volgens gegevens uit de technische praktijk, Ongeveer 80% van de lekkage-incidenten in pijpleidingen is het gevolg van een onjuiste selectie van hulpmaterialen of een onjuiste installatie , in plaats van defecten in het belangrijkste leidingmateriaal zelf. Daarom is het wetenschappelijk configureren van de Hulpmateriaalserie de belangrijkste stap in het garanderen van een veilige werking van industriële leidingsystemen in chemische processen, waterbehandeling, farmaceutische productie en aanverwante toepassingen.

Flenspakkingserie: de eerste verdedigingslinie voor afdichtingssystemen

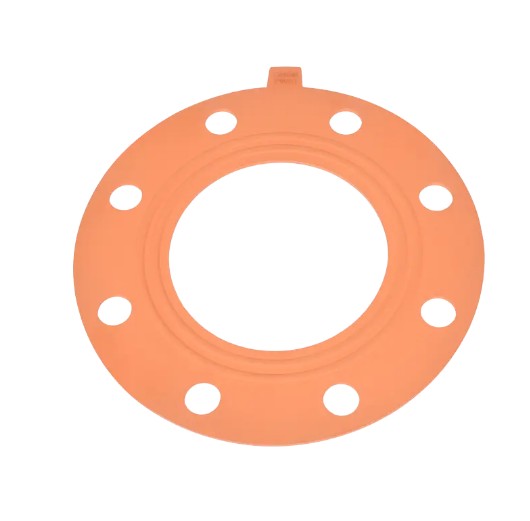

Flenspakkingen zijn cruciale afdichtingselementen bij pijpleidingverbindingen die lekkage van media voorkomen. Afhankelijk van de materiaalsamenstelling en bedrijfsomstandigheden omvatten veel voorkomende typen flenspakkingen EPDM (ethyleen-propyleen-dieenmonomeer), FPM (fluorkoolstofrubber) en EPDM-PTFE-composietpakkingen, elk geschikt voor verschillende temperatuurbereiken en chemische omgevingen.

Prestatievergelijking van de belangrijkste pakkingmaterialen

Specificatiesysteem en selectie-essentials

Het specificatiesysteem voor flenspakkingen volgt de normen voor nominale diameter (DN), met gemeenschappelijke specificaties DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , voor meerdere toepassingen, van lage tot hoge druk. De selectie moet zich richten op de volgende drie dimensies:

• Mediacompatibiliteit: Bij het transporteren van sterke zuren of logen wordt de voorkeur gegeven aan PTFE-composietpakkingen; voor standaard watersystemen kunnen EPDM-pakkingen worden gebruikt om de kosten te verlagen.
• Temperatuur- en drukaanpassing: Wanneer de bedrijfstemperatuur hoger is dan 150°C of de druk hoger is dan PN16, moeten FPM of spiraalgewonden metalen pakkingen worden geselecteerd om veroudering en defecten van het rubber te voorkomen.
• Flensvlakconfiguratie: Verhoogde flenzen (RF) zijn geschikt voor platte pakkingen, terwijl mannelijke en vrouwelijke (MFM) flenzen pasringpakkingen vereisen om verkeerde uitlijning van de installatie te voorkomen.

Flexibele connectorserie: belangrijke componenten voor het absorberen van trillingen en thermische verplaatsing

Tussen pompapparatuur en leidingsystemen vervullen flexibele connectoren de cruciale functie van het absorberen van mechanische trillingen en het compenseren van thermische uitzetting en krimp. PPH (Polypropyleen Homopolymeer) geflensde flexibele connectoren, met hun uitstekende chemische bestendigheid, zijn standaardconfiguraties geworden voor chemische leidingsystemen.

Toepassingsverschillen tussen concentrische en excentrische flexibele connectoren

Concentrische flensflexibele connectoren zijn geschikt voor rechte verbindingen met identieke buisdiameters en zijn effectief absorberend axiale verplaatsing van 10-15 mm . Excentrische flexibele flensconnectoren met verloopstuk worden daarentegen gebruikt voor overgangen tussen verschillende buisdiameters, met gemeenschappelijke specificaties zoals D40×32, D50×32, D50×40, D63×32, D63×40 , waarbij de flexibele bufferfunctionaliteit behouden blijft en tegelijkertijd diameterovergangen worden bereikt.

Technische voordelen van PPH flexibele connectoren

• Chemische corrosiebestendigheid: PPH-materiaal is bestand tegen de meeste chemische media binnen een pH-bereik van 1-14, geschikt voor beitsen, galvaniseren, rioolwaterzuivering en andere zeer corrosieve omgevingen.
• Temperatuurprestaties: Continue bedrijfstemperatuur tot 100°C, met kortetermijntolerantie tot 110°C, en voldoet aan de algemene industriële vereisten voor het transport van hete vloeistoffen.
• Mechanische sterkte: Treksterkte van 25 MPa en vloeigrens van 22 MPa, waardoor geen breuk of vervorming wordt gegarandeerd bij hydrostatische tests bij 1,5 keer de nominale druk.
• Levensduur: Onder standaard bedrijfsomstandigheden zijn de flexibele PPH-connectoren ontworpen voor een levensduur van meer dan 50 jaar, waardoor de onderhoudsfrequentie van het systeem aanzienlijk wordt verminderd.

Serie buisklemmen en mechanische fittingen: fundamentele ondersteuning voor het bevestigen van pijpleidingen en onderhoud van apparatuur

Pijpklemmen zijn onmisbare bevestigingselementen bij de installatie van pijpleidingen en dienen om de verplaatsing van pijpleidingen te beperken, steunkrachten gelijkmatig te verdelen en slingeren van pijpleidingen als gevolg van vloeistofinslagen te voorkomen. PPH-buisklemmen delen dezelfde chemische bestendigheid als het leidinglichaam zelf, waardoor de elektrochemische corrosieproblemen worden vermeden die vaak voorkomen bij metalen klemmen.

Specificaties pijpklem en draagvermogen

De buisbeugelserie bestrijkt het volledige diameterbereik vanaf DN15 (D20) tot DN50 (D63) , met opklik- of boutbevestigingsstructuren. Als we de DN32 pijpbeugel als voorbeeld nemen, is het standaard draagvermogen niet minder dan 500N , bestand tegen dynamische impactkrachten die worden gegenereerd wanneer de interne vloeistofstroomsnelheid 4,5 m/s bereikt. In parallelle installatiescenario's met meerdere lagen van pijpleidingen wordt een gelaagde opstellingsstrategie aanbevolen, waarbij de afstand tussen de lagen wordt gehandhaafd ≥150mm om onderhoudswerkzaamheden te vergemakkelijken.

Functionele waarde van mechanische fittingen

Handgrepen en beslag uit de scharnierserie worden voornamelijk gebruikt voor openingsmechanismen op apparatuurbehuizingen en inspectiepoortafdekkingen. Zware scharnieren, gemaakt van glasvezelversterkt PP, bieden per stuk een draagvermogen van 80-120 kg , geschikt voor veelvuldig geopende/gesloten toepassingen zoals grote filtratieapparatuur en reactormangaten. Kleine scharnieren zijn geschikt voor scenario's met lichte belasting, zoals instrumentkasten en schakelkasten, met een standaard montagegatafstand van 25 mm × 40 mm , compatibel met standaard uitgesneden afmetingen van plaatstaal.

Serie spiraalmondstukken: kernelementen voor efficiënte massaoverdracht en -distributie

Spiraalvormige sproeiers transformeren vloeistof in holle-kegel- of vaste-kegelsprays via een unieke spiraalvormige stroomgeleidingsstructuur, die veel wordt gebruikt in gaswassing, koeling, brandbeveiligingssprinklersystemen en chemische reactietorens. Hun meest opvallende kenmerk is uitzonderlijk anti-verstoppingsvermogen , met stroomdoorgangsdiameters tot 3 keer de uitlaatdiameter van het mondstuk, waardoor ze geschikt zijn voor circulerende watersystemen die zwevende deeltjes bevatten.

Technisch parametersysteem voor spiraalsproeiers

Mondstukmateriaal en bedrijfsconditie op elkaar afgestemd

Spiraalvormige mondstuklichamen zijn doorgaans gemaakt van PPH of glasvezelversterkt polypropyleen, met keramische of 316L roestvrijstalen inzetstukken voor de mondstukkern. In rookgasontzwavelingssystemen (FGD), waar het vaste slurrygehalte terechtkomt 15%-20% Er moeten spiraalvormige mondstukken met volledige stroom en zonder kleinere diameter worden geselecteerd, waarbij een minimale doorgangsdiameter ≥15 mm wordt gegarandeerd. In ultrapuurwatersystemen met halfgeleiders zijn PTFE-spuitmonden vereist om ervoor te zorgen dat het gehalte aan extraheerbare ionen onder het niveau blijft 0,1 ppb .

Serie gekleurde armaturen: praktische oplossingen voor identificatiebeheer en systeemvisualisatie

Gekleurde buisfittingen gebruiken verschillende kleuren om mediatypen of processtromen te onderscheiden, wat een effectief middel is om de efficiëntie van het leidingsysteembeheer te verbeteren. In grote industriële installaties kan gestandaardiseerde kleurcodering de responstijden voor onderhoud verkorten 30%-40% en het risico op verkeerde bediening aanzienlijk verminderen.

Aanbevolen industriële kleurcoderingsnormen

• Groen: Proceskoelwater, circulerende watersystemen
• Blauw: Perslucht, instrumentluchtsystemen
• Geel: Pijpleidingen voor chemische levering, zure en alkalische media
• Rood: Brandbeveiligingswater, stoomsystemen op hoge temperatuur
• Grijs/zwart: Afwatering, uitlaatgasbehandelingssystemen
• Wit/transparant: Ultrapuur water, voedselveilige media

Het basismateriaal van gekleurde fittingen blijft standaard PPH, waarbij kleuren in de oppervlaktelaag worden opgenomen door middel van co-extrusie of spuitgietprocessen, doorgaans met een dikte van 0,5-1,0 mm , zonder de lichaamssterkte of chemische bestendigheid van de fitting te beïnvloeden. Opgemerkt moet worden dat in gebieden met sterke UV-blootstelling buitenshuis UV-gestabiliseerde kleurmasterbatch moet worden geselecteerd om kleurvervaging te voorkomen die de identificatie-effectiviteit in gevaar zou kunnen brengen.

Systeemintegratie en selectiestrategie

De selectie van Auxiliary Material Series mag niet geïsoleerd worden uitgevoerd, maar moet in coördinatie met het hoofdleidingsysteem worden ontworpen. Beproefde selectiestrategieën uit de ingenieurspraktijk zijn:

Methode voor analyse van totale levenscycluskosten

Bij het vergelijken van hulpmateriaaloplossingen mag de aandacht niet beperkt blijven tot alleen de initiële aanschafkosten; De totale levenscycluskosten (LCC) moeten worden berekend. Neem als voorbeeld de chemische pijpleidingen DN50, hoewel de initiële kosten van EPDM-PTFE-composietpakkingen ongeveer bedragen 40% hoger dan standaard EPDM-pakkingen, in zeer corrosieve bedrijfsomstandigheden, strekt hun vervangingscyclus zich uit van 6 maanden tot meer dan 3 jaar, waardoor de uitgebreide onderhoudskosten met meer dan 60% .

Compatibiliteitsmatrixverificatie

Het opstellen van een media-materiaalcompatibiliteitsmatrix is een cruciale stap om selectiefouten te voorkomen. Bij het transporteren van chloorhoudend bleekmiddel (natriumhypochlorietconcentratie >10%) ondergaan EPDM-pakkingen bijvoorbeeld een snelle veroudering en barsten, waardoor in plaats daarvan PTFE- of FPM-materialen nodig zijn. In warmwatersystemen boven 80°C is de compressie-set rate (<15%) van FPM aanzienlijk beter dan die van EPDM (>25%), wat een langdurige betrouwbaarheid van de afdichting garandeert.

Standaardisatie en voorraadoptimalisatie

Het wordt aanbevolen om de specificaties van hulpmateriaal te standaardiseren op vier basisdiameters: DN15, DN25, DN50, DN100 —dekt meer dan 80% van de toepassingsscenario's. Door de verscheidenheid aan specificaties te verminderen, kunnen de voorraadkosten voor reserveonderdelen worden verlaagd 35%-50% , terwijl de mobilisatietijd van materiaal tijdens noodreparaties wordt verkort. Voor niet-standaard vereisten onder speciale bedrijfsomstandigheden is het raadzaam om een reservekopie te reserveren 10%-15% aanpassingsratio om flexibiliteit in systeemontwerp te garanderen.
